注意事項:

1.適用于本地TCP以及UDP轉發。
2.UDP轉發和TCP設置方法一致。
3.logic版本為20190114或更高。


設置方法:

步驟一:在設備--基本設置中設置好要轉發的IP和端口。

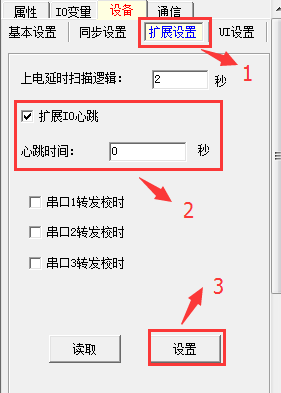

步驟二:在設備--擴展設置中設置好心跳,改為0秒上傳,即不上傳。

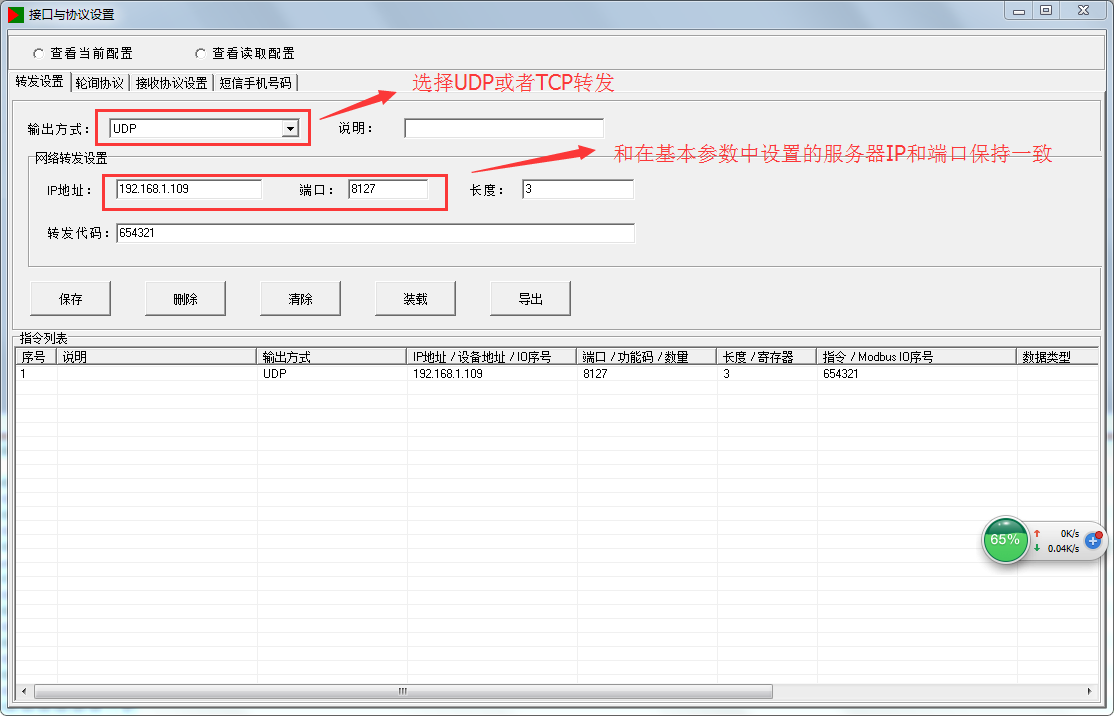

步驟三:在應用--接口及協議設置--轉發設置中設置轉發類型、IP以及端口,IP和端口與步驟一設置一致。

步驟四:選擇觸發條件:IO變化觸發或邏輯觸發。

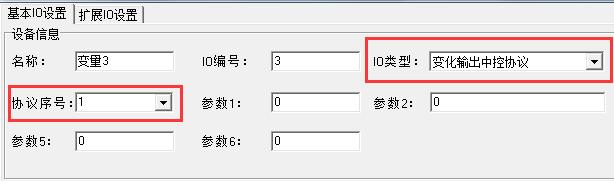

IO觸發:點擊邏輯--IO設置,設置IO類型,選擇變化輸出中控協議及協議號。

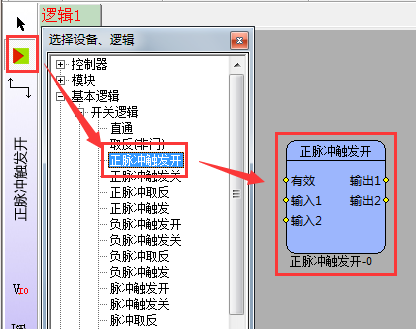

邏輯觸發:以正脈沖觸發為例,設置輸入觸發IO,輸出方式選擇輸出協議,對應處填寫協議號。

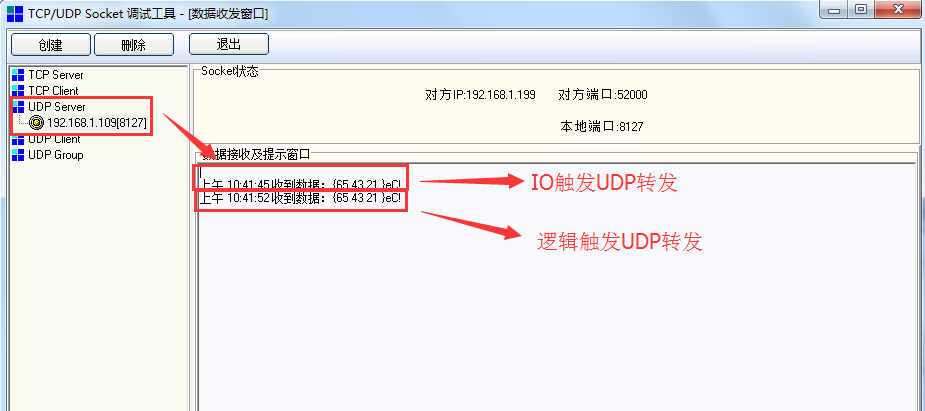

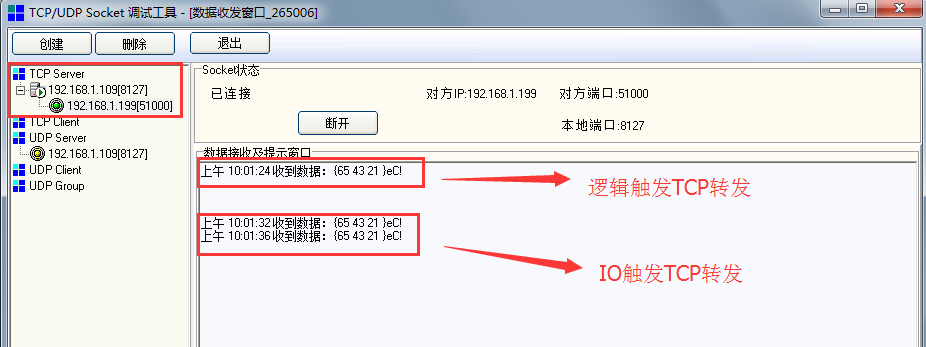

測試結果:
