一.概要

1)TJSmart系統由中央控制系統、控制器、輸入輸出模塊、傳感器、執行器組成;
2)對于現場系統的控制,支持中央計算機系統(電腦)、遠程手機/PAD等移動設備、現場面板、觸摸屏、傳感器等控制方式,任何控制方式的接入都支持編程;
3)現場系統為高可靠的FCS系統架構,為第五代過程控制系統,包含了PLC、DCS系統的特點,融入了現場總線技術;
4)控制器、輸入輸出模塊通過圖久的LogicEditor編程工具編程,完全圖形化;
5)控制器與輸入輸出模塊采用P-Bus總線進行通信;
6)控制器、輸入輸出模塊為現場控制系統,可不依賴于計算機獨立運行,穩定可靠;

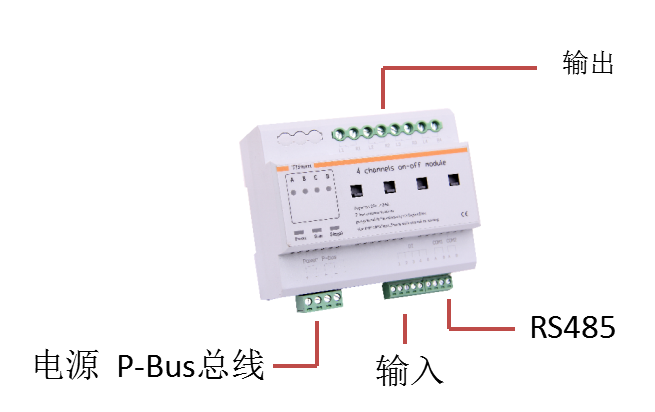

二.模塊的基本特征

1)采用DIN35標準導軌安裝;
2)24V DC/22V AC供電,無極性;
3)可編程,可以通過LogicEditor對其進行功能設置:
4)P-Bus總線(2芯、312.5kpbs、無極性、24V總線電壓、主從結構、總線拓?fù)?00m/自由拓?fù)?00m);
5)RS485可選接口(可用于聯網、第三方設備集成、中控,如果需要編程必須配置)
6)開閉類型的模塊可選時鐘功能支持
7)輸入輸出接口(除部分特定模塊外,都包含輸入輸出接口)
8)通過編程實現總線斷開時執行本地邏輯功能
9)包含255個標準變量;
10)適應任何機電設備監控;
11)聯網方式推薦P-Bus總線,也可選擇RS485;


三.編程特性

IO分配

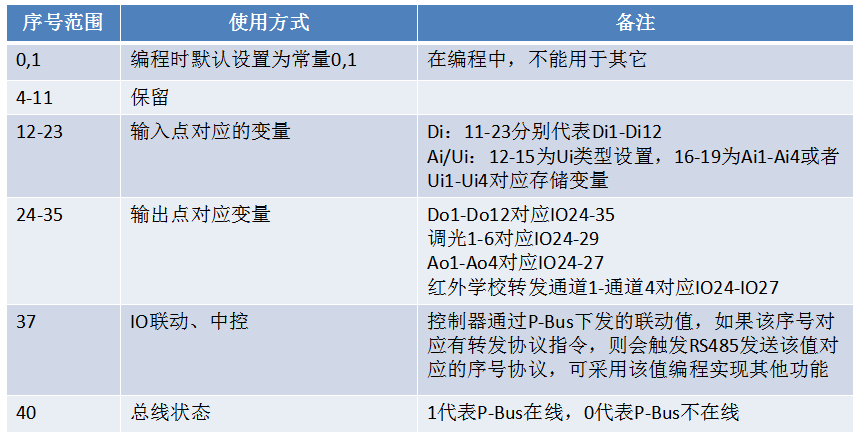

內部包含0-254個IO變量,作為編程、存儲使用,分配如下:

編程邏輯

通過LogicEditor編程,支持開關、延時、選擇、調節、定時、集合等標準邏輯,具體編程方法參閱LogicEditor有關說明。


四.網關特性

對于配置了RS485接口類型的非模擬量類型模塊,支持網關功能

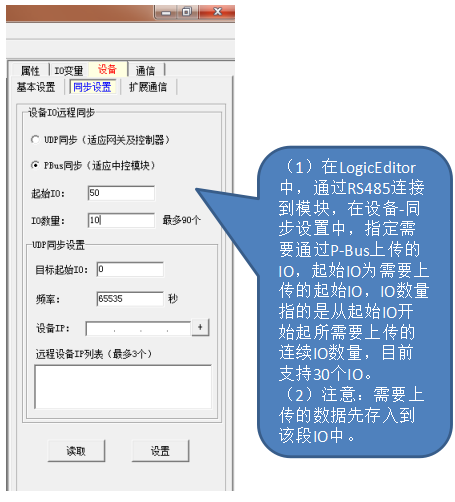

模塊配置:

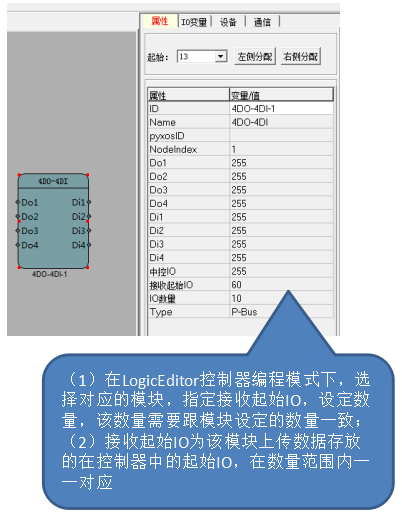

控制器配置



五.中控/聯動特性

對于非模擬量類型模塊,控制器可以通過該功能對模塊進行擴展控制,在模塊中可以編程實現具體功能。

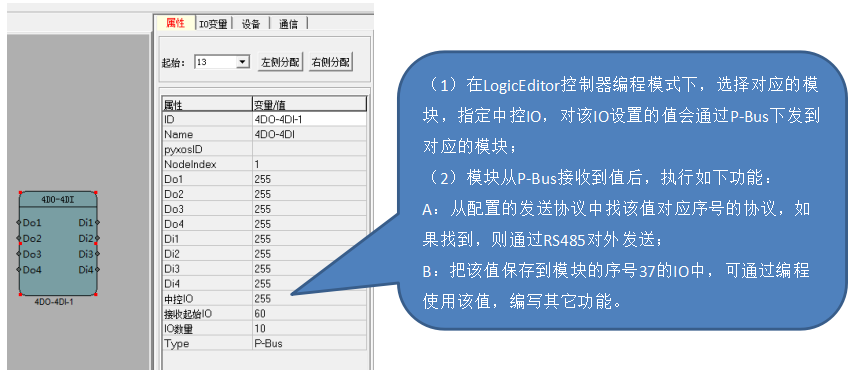

控制器配置:

六.商務建議

1)通過FCS系統結構,即要求控制器(DDC)、模塊都支持可編程,總線在線時執行總線邏輯,總線不在線的時候執行本地邏輯設定控標點;
2)利用編程模塊能夠獨立支持時鐘、網關、中控的接口功能特性,設定系統結構、功能性門檻;
3)引導客戶從目前的以獨立縱向系統(門禁、視頻安防、會議、BA等功能獨立)往橫向設計,強調以房間、區域、場景應用的模式,這種模式的好處在于智能、集成度高且整體應用流暢和協調性強、易于獨立維護;
4)系統軟件平臺方面,可以要求同時提供B/S、C/S架構的監控方式,也可以把整體系統拆分成各個專用的功能性子系統,同時要求提供整體系統和各個功能系統,制造軟件品類優勢或成本優勢;
5)根據產品模塊獨立成系統的特點,可以把建筑的智能系統拆分成一個個細小的功能系統,各個細小系統實施之后,再做整體的平臺系統,要求平臺系統需要兼容小各個細小系統,為平臺系統商務提供便利和成本優勢。
